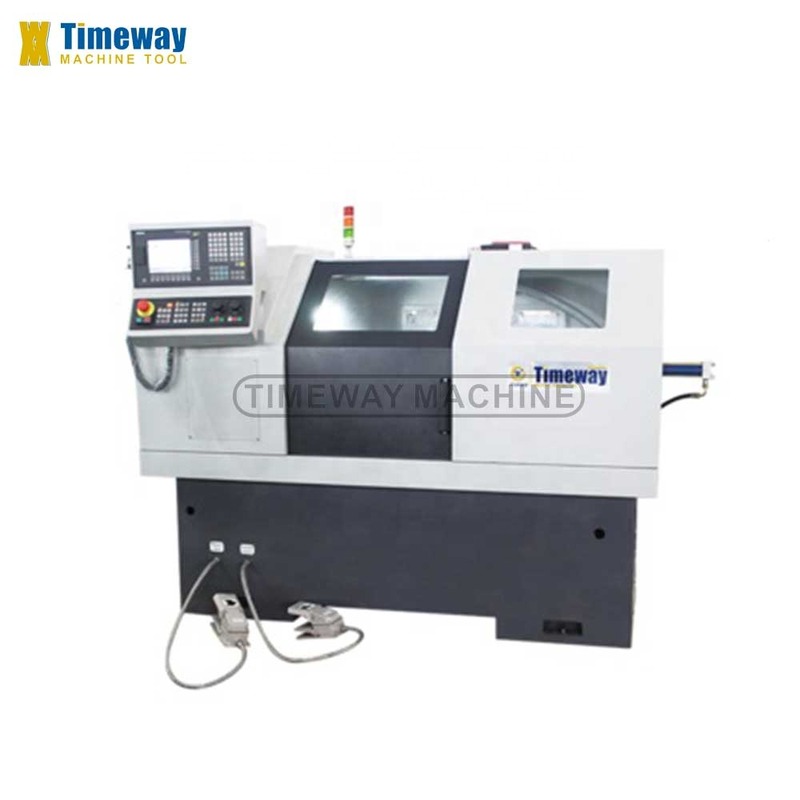

Torno do CNC da elevada precisão
Características:
1. As alimentações longitudinais e transversais são efetuadas por leadscrews da bola. Conduzido pelos servos motores.
2. As ferramentas do cargo ou do grupo da ferramenta 4 das estações vertical ou horizontal ou das 6 estações podem ser selecionadas. O cargo é ficado situado nas engrenagens contritos da precisão com uma elevação repetida posicionando a precisão.
3. O mandril e o tailstock são fornecidos com o tipo hidráulico ou manual.
4. O sistema do eixo é alto na rigidez e na precisão.
|
Especificação |
CK-400N |
CK-500N |
|
|
Balanço máximo sobre a cama |
Ø440mm |
Ø500mm |
|
|
Balanço máximo sobre o transporte |
Ø210mm |
Ø295mm |
|
|
Largura da cama |
405mm |
||
|
Comprimento girado máximo |
1000mm |
1000mm/1500mm |
|
|
Comprimento de gerencio máximo |
900mm |
||
|
Nariz do eixo |
A2-6 |
D8 |
|
|
Furo de eixo |
Ø56mm |
Ø80mm |
|
|
Diâmetro de furo do cone e atarraxamento do furo do eixo |
MT.No6 |
MT.No7 |
|
|
Etapas da velocidade do eixo (manual) |
Variável |
3 (variável dentro de cada etapa) |
|
|
Escala da velocidade do eixo |
450~2800 r/min |
40~165,160~660,660~2000r/min |
|
|
Alimentação rápida para a linha central Z |
10m/min |
||
|
Alimentação rápida para a linha central X |
8 m/min |
||
|
Curso máximo da linha central Z |
920mm |
||
|
Curso máximo da linha central X |
290mm |
310mm |
|
|
Entrada mínima |
0,001 milímetros |
||
|
Estações do cargo da ferramenta |
4-ways |
||
|
Seção transversal da ferramenta |
25×25 milímetro |
32×32 milímetro |
|
|
Diâmetro externo |
Ø75mm |
||
|
Atarraxamento do furo |
MT.No.5 |
||
|
Máximo Atravessamento |
150mm |
||
|
Torque do motor de X/Z |
4.7/7Nm |
7/9.5Nm |
|
|
Poder do motor principal |
5,5 QUILOWATTS |
7,5 QUILOWATTS |
|
|
Poder da bomba refrigerando |
90W |
||
|
Dimensões totais (L×W×H) |
2630×1400×1550mm |
2530×1400×1600mm |
|
|
Peso líquido |
2700kg |
2850kg |
|
Acessórios padrão:
Sistema do CNC do TD do companheiro de FANUC 0i, motor de alimentação servo de FANUC, motor principal do inversor, mandril de 3 maxilas, cargo elétrico da ferramenta de 4 estações, sistema de fonte do líquido refrigerante, automóvel. Unidade da lubrificação, unidade de iluminação, ferramentas gerais, manuais da operação e manutenção (edição inglesa), etc.
Acessórios opcionais:
Controlador de GSK980TD, toolpost elétrico de 6 estações, mandril hidráulico, tailstock hidráulico
Q: Por que escolha a MÁQUINA de TIMEWAY?
: 1. de alta qualidade com preço competitivo;
2 . A equipe profissional do R&D e 25 anos exportam a experiência;
3 . Exportado mais de 60 países;
4 . CE, certificados do ISO;
5 . 24 HORAS de SERVIÇO ONLINE (SKYPE, WhatsApp, Wechat, Trademanager);
6 . 12 meses de garantia da qualidade;
7 . Coordenadores ultramarinos disponíveis para a resolução do problema;
Q: Você tem o QC ou o algum standard de segurança para sua maquinaria?
: sim, nós estabelecemos um departamento altamente restrito do controle da qualidade à boa qualidade do guanrantee.
Q: Que é o MOQ?
: 1 grupo (somente algumas baixas máquinas custadas serão mais de 1 ajustado)
Q: Que sobre os termos do pagamento?
: 1) T/T com pagamento avançado de 30%, e pagamento do equilíbrio de 70% a ser pagado antes da expedição;
2) LC irrevogável na vista;
3) Western Union, MoneyGram, etc.
Q: Como sobre a garantia?
: O período de garantia é um ano após a entrega. Mesmo além do período, nós forneceremos o serviço da vida para a máquina.
